samedi 22 septembre 2007 à 14:38
Bonjour,
aujourd'hui j'ai mis l'image ci dessous dans la fenetre de la jauge d'essence.
Si vous préférez, voici le logo officiel du site:
Je vous détaille la manip si ça vous intéresse de la réaliser à votre tour.
******************************

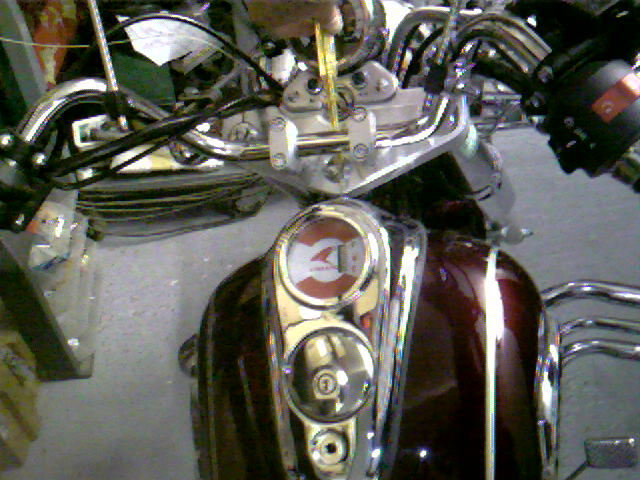

Dans un premier temps il faut déposer la console, pour se faire, enlever les 2 grosses vis chromées situées en haut et en bas.

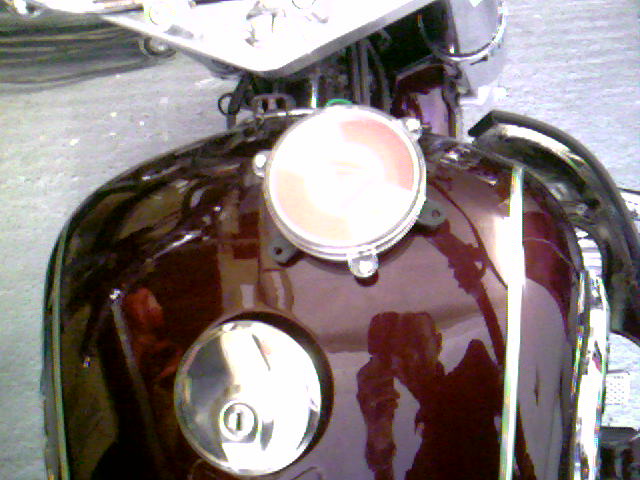

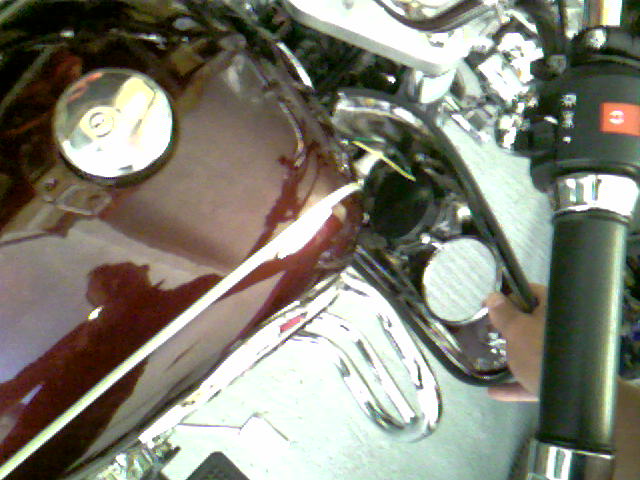

Soulever doucement la console et basculez la sur le côté sans tirer, afin de na pas déconnecter les câbles électriques de la jauge.
Désolidariser le cadran de la console en enlevant les 3 vis qui les maintiennent ensembles.

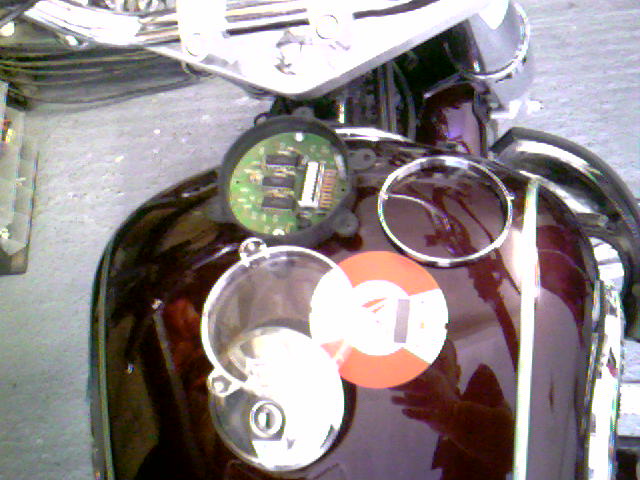

Ouvrir le cadran en enlevant les 3 vis situées sur le dessus et récupérez le disque sérigraphié Jinlun.
Celui ci mesure 76mm de diamètre et va nous servir de gabarit pour faire notre image.

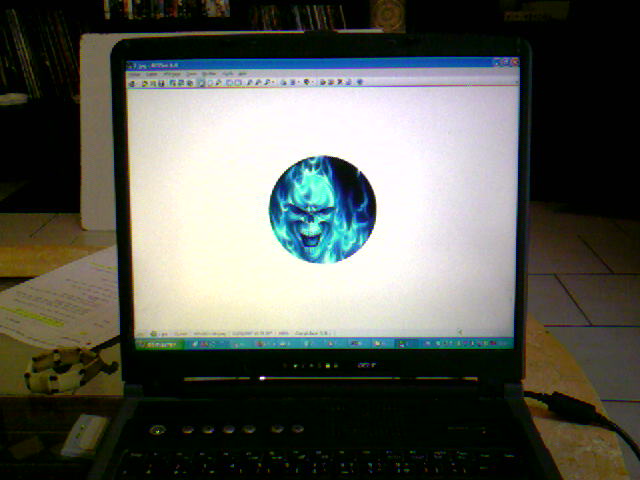

Récuper une image, j'ai utilisé google puis le logiciel de retouche d'image "picture it" pour réaliser mon image de 76 mm de diamètre. Ensuite, je l'ai imprimée sur du papier photo, le papier ordinaire ne donnant pas un résultat satisfaisant.

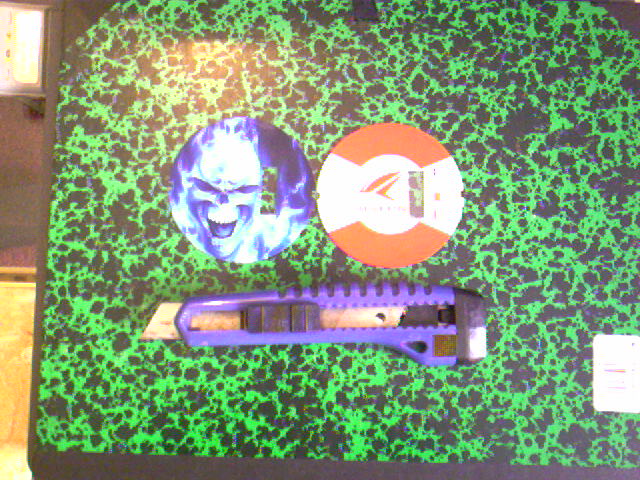

Découpage du rond avec une paire de ciseaux et de la fenêtre rectangulaire au cutter.

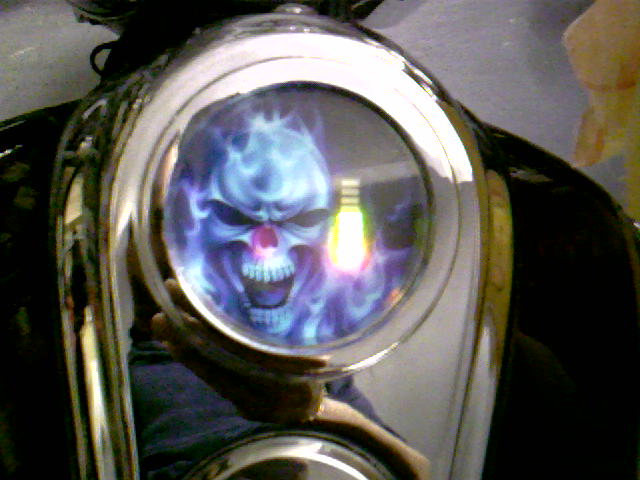

Remonter le tout en suivant le processus inverse au démontage, et voilà le résultat
Cette personalisation est simple et rapide à réaliser, environ 1 heure de boulot tout compris.
@+
Thierry
Edité Mercredi 31 octobre 2007 :18:28 par Thierry
|
administrateur
 |
|
Administration
 |
Merci d'avoir posté en respectant les règles du forum.
Les membres se feront un plaisir d'apporter rapidement une réponse, en respectant ces mêmes règles.
|
|
|
Les effacés
Dieu Supreme
Nombre de posts: 2352
Inscrit(e) le: 30 septembre 2007 |
samedi 22 septembre 2007 à 15:12
c'est une excellente idée ! la jauge d'origine étant horrible je le pense aussi, te voila avec une belle console reste plus qu'a suivre ton exemple.ouh les copieurs  .
merci thierry pour tes bon conseils
@ plus
salut
|
Ce message a été écrit par un ancien membre, effacé, banni ou disparu. Il apparait sous cette identité pour respecter celle de son auteur et garder au forum le fil de la discussion.
|
|
BAUDUIN
Dieu
Nombre de posts: 835
Inscrit(e) le: 15 septembre 2007 |
samedi 22 septembre 2007 à 17:39
Excellente idée,merci pour ton conseil @plus..........
|
|
|
gerfau
Dieu
1st member
Nombre de posts: 628
Inscrit(e) le: 09 septembre 2007 |
samedi 22 septembre 2007 à 23:58
Excellant je vais sans doute me lancer aussi, merci Thierry.
|
Gerfau
|
|
patpar
Newbie
Nombre de posts: 7
Inscrit(e) le: 1er octobre 2007 |
mercredi 3 octobre 2007 à 17:49
Salut Thierry et merci pour les détails du montage.Je me lance demain.Mais ne m'en veux pas mais l'image que tu as pris me plait beaucoup et je vais l'utiliser aussi (si tu me le permet bien entendu).A bientôt pour la suite. patpar
|
Super content de ma Jinlun 125
couleur creme
|
|
ΩThierry
Modérateur
Dieu
Nombre de posts: 542
Inscrit(e) le: 1er septembre 2007 |
mercredi 3 octobre 2007 à 18:45
Citation de patpar :
... l'image que tu as pris me plait beaucoup et je vais l'utiliser aussi (si tu me le permet bien entendu).A bientôt pour la suite. patpar
Pas de soucis, c'est bien pour celà que je l'ai mise sur le forum
@+ et bonne bidouille, si tu rencontres un soucis, n'hésites pas
Thierry
|
administrateur
|
|
patpar
Newbie
Nombre de posts: 7
Inscrit(e) le: 1er octobre 2007 |
jeudi 4 octobre 2007 à 18:53
Ben voila c'est fait.Ma jauge à essence ne ressemble à aucune autre .Bon d'accord,elle ressemble un peu à celle de thierry mais j'ai fait quelques modifs sur le dessin.Comme ça elle est vraiment personnalisée.Un grand merci à toi thierry puis à Edith ma petite femme pour son découpage nickel..et pis à moi tant qu'à faire pour avoir acheté une si belle moto..
Malheureusement je ne sais pas comment ajouter une ou deux photos,si quelqu'un peux m'aider ce serait sympa.
patpar
|
Super content de ma Jinlun 125
couleur creme
|
|
ΩThierry
Modérateur
Dieu
Nombre de posts: 542
Inscrit(e) le: 1er septembre 2007 |
jeudi 4 octobre 2007 à 22:23
Pour ajouter une photo sur le forum, suis la procédure décrite dans la faq en haut à gauche dans le menu
Bon w-e,
@+
Thierry
|
administrateur
|
|
patpar
Newbie
Nombre de posts: 7
Inscrit(e) le: 1er octobre 2007 |
samedi 6 octobre 2007 à 16:43
Ah je crois que mes photos vont être visibles:
et une autre:
C'est pas mal hein ? A qui le tour ??
A+ patpar
Edité Samedi 6 octobre 2007 :17:05 par patpar
|
Super content de ma Jinlun 125
couleur creme
|
|
ΩThierry
Modérateur
Dieu
Nombre de posts: 542
Inscrit(e) le: 1er septembre 2007 |
samedi 6 octobre 2007 à 18:48
Le résultat est bon, mais tu as collé le lien de la vignette, dons l'image est un peu petite. Tu peux éditer ton post et y coller le lien vers l'image, ce sera mieux.
@+
Thierry
|
administrateur
|
|
vinchris
Maître
Nombre de posts: 308
Inscrit(e) le: 08 octobre 2007 |
lundi 8 octobre 2007 à 17:04
Bonjour,
Super idée. Pourrais tu faire un petit plan vite fait en indiquant le diametre et la position et dimensions de la fenetre pour la jauge. Je voudrai chercher une image avant de me lancerdans le demontage.
MERCI
JINLUNEMENT VOTRE
|
|
|
ΩThierry
Modérateur
Dieu
Nombre de posts: 542
Inscrit(e) le: 1er septembre 2007 |
lundi 8 octobre 2007 à 17:18
Comme dit en haut, le diamètre est de 76mm, quand à la position de la fenêtre, je l'ai trouvée en superposant l'image avec celle d'origine.
@+
Thierry
|
administrateur
|
|
vinchris
Maître
Nombre de posts: 308
Inscrit(e) le: 08 octobre 2007 |
mardi 9 octobre 2007 à 08:39
Apparemment il serait possible de faire pareil avec le fond des compteurs :
Je vais vite commander les compteurs additionnels et essayer. Si quelqu'un a deja les compteurs additionnels ca serait sympa de regarder
|
|
|
BAUDUIN
Dieu
Nombre de posts: 835
Inscrit(e) le: 15 septembre 2007 |
mardi 9 octobre 2007 à 16:23
Bonjour
Ou trouver les compteurs et a quel prix???
|
|
|
david44
Habitué
Nombre de posts: 105
Inscrit(e) le: 17 septembre 2007 |
mardi 9 octobre 2007 à 18:10
moi j'en ai et je dois dire que c'est bien pratique
|
|
|
vinchris
Maître
Nombre de posts: 308
Inscrit(e) le: 08 octobre 2007 |
lundi 15 octobre 2007 à 19:11
Bonjour,
Voilà l'image que j'envisage de mettre sur ma jauge et mes compteurs :
Je vous fait des photos dès que c fait
BYE
---
Arf ! ma fille me dit que c démodé ! le coup de vieux ! le hasbeen !mdr
|
|
|
david44
Habitué
Nombre de posts: 105
Inscrit(e) le: 17 septembre 2007 |
mardi 16 octobre 2007 à 19:54
changer le fonds des compteurs additiobbelles c(est trop compliqué
|
|
|
vinchris
Maître
Nombre de posts: 308
Inscrit(e) le: 08 octobre 2007 |
mardi 16 octobre 2007 à 20:53
Je v voir pas encore reçu !
|
|
|
lenormand4
Posteur fou
Nombre de posts: 155
Inscrit(e) le: 18 octobre 2007 |
dimanche 21 octobre 2007 à 21:43
Pour un moto du tonnerre, il fallait bien les éclairs.
Ma jauge d'essence à l'air moins triste.
|
Jinlunment vôtre
le normand 4
http://lenormand4.canalblog.com
   |
|
le vieux 62
Habitué
Nombre de posts: 78
Inscrit(e) le: 15 octobre 2007 |
lundi 22 octobre 2007 à 14:40
Réponse pertinente
VOICI MON IMAGE A MOI APRES AVOIR COPIER SUR CERTAINES PERSONNE LOL[img]http://www.tsawri.com/images.php/t24_CopiedeJAUGEROU1.JPG [/img] ---
|
alain""il y a pas de problémes,mais que des solutions""
|
|
Jomyco
Newbie
Nombre de posts: 11
Inscrit(e) le: 26 mars 2008 |
mercredi 2 avril 2008 à 17:42
Bonsoir à tous !
Je suis déjà à la recherche d'un "fond de jauge" alors que je n'ai toujours pas ma belle !!! Déjà une semaine que je l'ai commandée !
En tout cas, vos montages sont tous superbes !
@micalement- JOMYCO -
|
|
|
